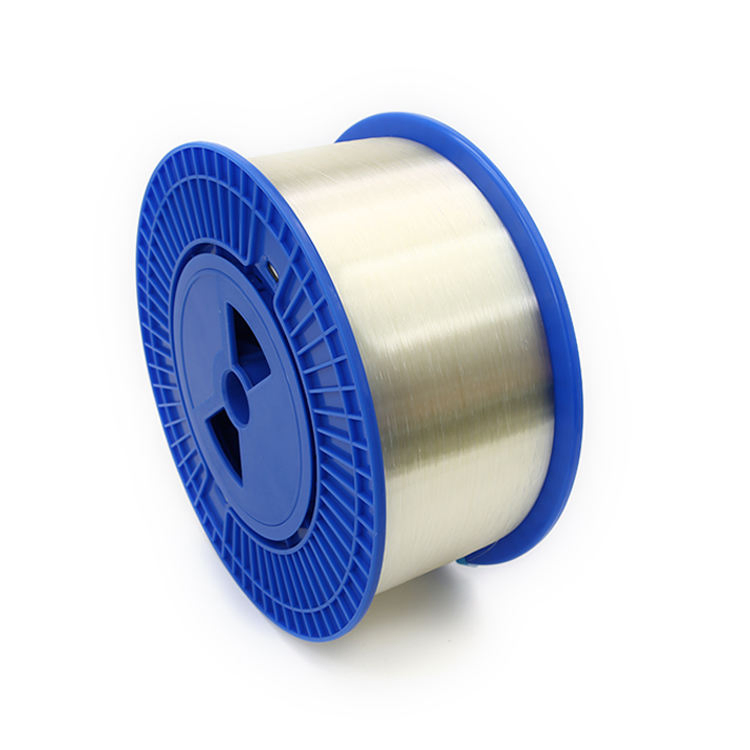

G.657.A1

Name: G.657.A1
SKU: 1787941361
Availability: InStock

Заказать

Нет в наличии

Изгибочувствительное одномодовое оптическое волокно (G.657.A1) обладает всеми характеристиками волокна G.652.D, а также имеет превосходящие показатели устойчивости к изгибу. Оно разработано специально для применения в магистральных, городских, абонентских сетях связи, оптимизировано для систем плотного и грубого спектрального уплотнения (DWDM/CWDM) и других высокоскоростных систем передачи данных, работающих в диапазоне длин волн 1260–1625 нм.

Обеспечивает низкое затухание "водяное поглощение" на длине волны 1383 нм, что позволяет полностью использовать E-диапазон (1360–1460 нм)
Обладает превосходным коэффициентом PMD (поляризационная модовая дисперсия), удовлетворяющий требованиям к большой длине регенерационных участков и высоким скоростям передачи
В условиях изгиба в длинноволновом диапазоне радиус изгиба может достигать всего 10 мм
Соответствует требованиям или превосходит технические спецификации ITU-T G.652.D/G.657.A1 и IEC 60793-2-50 B1.3/B6.a1 для оптических волокон.

Характеристики

Страна производства

Китай

Допустимый радиус изгиба одного витка, мм

Технические характеристики

Параметры поиска

Технические характеристики

Оптические характеристики
Характеристика	Параметр	Ед. изм.	Значение
Затухание	1310nm	дБ/км	≤0.35
	1383nm	дБ/км	≤0.35
	1550nm	дБ/км	≤0.21
	1625nm	дБ/км	≤0.24
Изменение затухания в зависимости от длины волны	1285-1330nm vs. 1310nm	дБ/км	≤0.04
Изменение затухания в зависимости от длины волны	1525-1575nm vs. 1550nm	дБ/км	≤0.03
Неоднородность затухания (шаг)	1310nm	дБ	≤0.05
Неоднородность затухания (шаг)	1550nm	дБ	≤0.05
Неравномерность затухания	1310nm	дБ/км	≤0.05
Неравномерность затухания	1550nm	дБ/км	≤0.05
Разница затухания при двустороннем измерении	1310nm	дБ/км	≤0.05
Разница затухания при двустороннем измерении	1550nm	дБ/км	≤0.05
Длина волны с нулевой дисперсией		нм	1300-1324
Нулевой наклон дисперсии		пс/(нм²·км)	≤0.092
Максимальное значение PMD для отдельного волокна		пс/(км^1/2)	≤0.2
Длина волны отсечки кабеля λcc		нм	≤1260
Диаметр поля моды	1310nm	мкм	8.6±0.4
Эффективный групповой показатель преломления	1310nm		1.467
Эффективный групповой показатель преломления	1550nm		1.468

Геометрические характеристики
Характеристика	Ед. изм.	Значение
Диаметр оболочки	мкм	125±0.7
Эксцентриситет сердцевины относительно оболочки	мкм	≤0.5
Нециркулярность оболочки	%	≤1.0
Диаметр покрытия	мкм	245±10
Нециркулярность покрытия	%	≤4
Эксцентриситет покрытия относительно оболочки	мкм	≤12.5
Скрученность (кривизна)	м	≥4

Эксплуатационные характеристики
Характеристика	Условия	Ед. изм.	Значение
Дополнительное затухание при циклическом изменении температуры	－60℃～+85℃	дБ/км	≤0.05
Дополнительное затухание при воздействии тепла и влаги (влажное старение)	85℃，RH85%，30 days	дБ/км	≤0.05
Дополнительное затухание при выдерживании в воде	23℃，30 days	дБ/км	≤0.05
Дополнительное затухание при сухом нагреве (сухое старение)	85℃，30 days	дБ/км	≤0.05

Механические характеристики
Характеристика	Параметр	Ед. изм.	Значение
Испытательное растягивающее усилие		Н	≥9,0
		%	≥1,0
		Kpsi	≥100
Усилие снятия покрытия	Пиковое усилие	Н	1,0–8,9
Усилие снятия покрытия	Среднее значение	Н	1,0–5,0
Прочность на растяжение	Распределение Вейбулла, 50%	ГПа	≥4,00
Прочность на растяжение	Распределение Вейбулла, 15%	ГПа	≥3,20
Динамический параметр усталости			≥20
Дополнительные потери на макроизгибе Радиус 15 мм, 100 витков	1550 нм	дБ	≤0,25
	1625 нм	дБ	≤0,1
Дополнительные потери на макроизгибе Радиус 10 мм, 1 виток	1550 нм	дБ	≤0,75
Дополнительные потери на макроизгибе Радиус 10 мм, 1 виток	1625 нм	дБ	≤1,5
